コントロール アーム ブッシュは、車両のサスペンション システムにおいて重要な役割を果たします。これらは弾性コネクタであるだけでなく、車体に対するホイールの運動軌道、荷重伝達経路、車両全体の運動学的および弾性運動学的特性も直接決定します。構造レイアウトと幾何学的関係の違いにより、さまざまなサスペンション タイプにより、コントロール アーム ブッシュは縦方向、横方向、および垂直方向の荷重の割合が大きく異なります。これにより、ブッシュのラジアル剛性、ねじりコンプライアンス、さらには軸方向の特性に対しても、明らかに異なる設計要件が課せられます。このバリエーションはまさに、ブッシュが万能ではない理由です。エンジニアは、ハンドリング、乗り心地、耐久性の最適なバランスを達成するために、ブッシュの剛性曲線、減衰挙動、ジオメトリを特にサスペンション タイプに合わせて調整する必要があります (VDI コントロール アーム ブッシュ 6Q0407182 について詳しく知りたい場合は、お問い合わせください)。

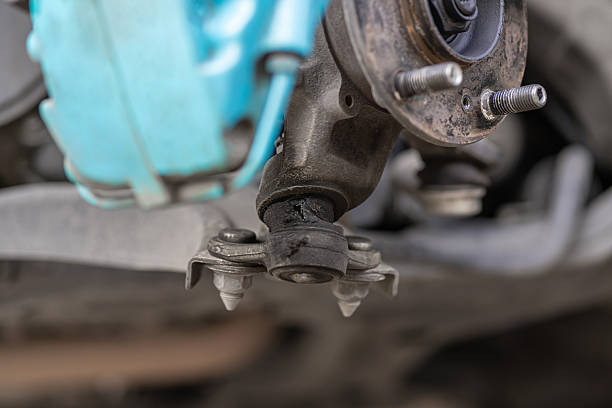

マクファーソン ストラット サスペンションは、最も一般的なエントリーレベルの独立したサスペンションで、フロント アクスルに広く使用されています。その特徴は、単一の下部コントロール アーム (通常は L 字型または A 字型) であり、その上端はスプリング式ダンパー ストラットを介してボディとステアリング ナックルに直接接続されています。この構成は、下部コントロール アーム ブッシュが縦方向と横方向の荷重の大部分に加えて、垂直方向の荷重の一部を同時に支えなければならないことを意味します。長手方向では、ブレーキ力または加速力は主に下部コントロール アームを介してブッシュ取り付けポイントに伝達されます。縦方向の荷重は、荷重を分担する上腕がないため、総荷重の 40 ～ 60% (最も高い割合) を占めることがよくあります。したがって、ブッシングは、路面からの衝撃を吸収するために十分な長手方向のコンプライアンスを提供すると同時に、制御不能なトーの変化を引き起こす可能性のある過度の変形を回避する必要があります。横方向では、コーナリング力がロアアームとアンチロールバーの間で分担されるため、ラジアル剛性が重要になります。横方向の変位に抵抗し、安定したキャンバー角を維持し、過度のボディロールやアンダーステアを防ぐには、より高いラジアル剛性が必要です。ただし、垂直荷重は主に支柱によって支えられるため、比較的低くなります。ここで、ブッシュはステアリング中のホイールの跳ね返りや回転運動に対応するために、ある程度のねじりコンプライアンスを促進します。半径方向の剛性が高すぎると快適性が損なわれます。ねじり剛性が高すぎると、NVH の問題が増加します。したがって、マクファーソン コントロール アーム ブッシュは通常、ねじり剛性よりも大幅に高いラジアル剛性 (多くの場合 5 ～ 10 倍以上) で設計されており、基本的な操作安定性のためにラジアル剛性を強調する一方、油圧構造またはキャビティ構造によってねじりコンプライアンスを微調整して振動絶縁を強化します。
ダブルウィッシュボーン サスペンションは、フロント アクスルとリア アクスルの両方に使用される、より高性能な古典的なソリューションを表しています。上部と下部の A アームが特徴で、ほぼ平行線の形状を形成しています。このレイアウトにより、よりバランスのとれた荷重分散が可能になります。縦方向の荷重 (ブレーキ/加速による) は主にロア アームで処理されますが、アッパー アームも荷重の一部を分担するため、縦方向の割合が 30 ～ 40% に減少します。これはマクファーソンよりもはるかに低くなります。横方向の荷重は両方のアームによって効率的に抵抗され、コーナリング時の力が均等に分散され、ブッシュあたりの横方向の荷重が低減されます。垂直荷重も同様に上部アームと下部アームの間で分担され、応力がより均一になります。このジオメトリの主な利点は、ホイールの動きを正確に制御できることです。これにより、ねじりコンプライアンスの要求が大幅に高まります。理想的な平行動作と制御されたキャンバー ゲインを実現するには、両方のアームがホイールの移動中に大幅な角度のねじれを許容する必要があります。一方、ラジアル剛性は、過度の弾性変形がアライメントパラメータを乱すのを防ぐために、適度に高く保つ必要があります。したがって、ダブルウィッシュボーン ブッシングは、ラジアル剛性に比べてねじれ剛性が低い (通常は 1:1 ～ 1:3 の比率) という特徴があり、横方向の安定性を高めるためにラジアル剛性を強化しながら、ねじり応答をさらに和らげるために非対称設計または油圧ブッシュが採用されることがよくあります。これにより、より優れたロール制御、より安定したトー/キャンバー動作など、アグレッシブな運転下での優れたパフォーマンスが可能になりますが、ブッシュにはより高い耐疲労性と正確な動的特性も要求されます。
マルチリンク サスペンションは、最も柔軟で複雑な独立したサスペンション アーキテクチャであり、通常、リア アクスルに 3 ～ 5 つの個別のリンクを使用します (フロント アクスルにハイブリッド構成の場合もあります)。上部コントロール アーム、下部コントロール アーム、トレーリング アームなどを含む専用リンクにさまざまな自由度を割り当て、高度に分離された負荷経路を実現します。通常、縦方向の荷重は専用のトレーリング アームまたは縦方向アームによって管理されるため、独立した部材による荷重分散のおかげで、コントロール アーム ブッシュの長手方向の荷重分担率は最も低くなり、多くの場合 20 ～ 30% 未満になります。横方向の荷重は複数の横方向リンクに分散され、各ブッシングは局所的な横方向の力のみに耐えるため、個々の荷重比はさらに低くなります。垂直荷重も同様に複数の取り付けポイントで分散され、ピーク応力が低く抑えられます。この高レベルの機能的切り離しにより、各コントロール アーム ブッシュは高度に専門化された役割を果たすことができます。一部の位置 (フロント ロア アームやトレーリング アーム ブッシュなど) では、横方向/縦方向の衝撃に耐え、幾何学的精度を維持するために半径方向の剛性が優先されます。他のもの（例えば、アッパーアームまたはトーコントロールリンクブッシュ）は、ジャンス中の自然なホイールのねじれとトーの変化を可能にし、「パッシブリアステアリング」効果を可能にするために、非常に高いねじれコンプライアンスを必要とします。マルチリンク システムにおけるラジアル剛性とねじり剛性の比は、リンク機能によって大きく異なります。高いラジアル剛性を好むものもあれば、ねじれの柔軟性が優れているものもあります。この「役割固有の」アプローチにより、マルチリンク サスペンションは快適性とハンドリングの間で非常に広い調整範囲を得ることができますが、同時にブッシュの設計を高度にカスタマイズする必要があることも意味します。同じ車両の異なる位置にあるブッシュは、材料組成や内部構造であっても大きく異なる可能性があります。
マクファーソン サスペンションは、コントロール アーム ブッシュを「何でも屋」として機能させ、縦方向とラジアル方向の荷重分担が高く、ベースラインの安定性をラジアル剛性に大きく依存します。ダブルウィッシュボーンは、デュアルアームの荷重共有によりブッシュの負担を軽減し、正確な運動学のためのねじりコンプライアンスを重視します。マルチリンクは荷重を完全に分散し、ラジアルまたはねじれの要求が位置によって異なる特殊な機能を各ブッシングに割り当てます。この荷重と機能要件の根本的な違いは、ブッシングが交換可能な汎用部品ではない理由を直接説明しています。エンジニアは、同じブッシュ モデルが異なるサスペンション アーキテクチャに取り付けられたときに完全に異なる「個性」を発揮できるように、特定のサスペンションの形状、荷重スペクトル、および性能目標に基づいて各ブッシュを選択または設計し、ラジアル剛性 (転がり抵抗とアライメント保持のため)、ねじりコンプライアンス (振動フィルタリングとアーティキュレーションのため)、またはバランスの取れた妥協点のどれを優先するかを決定する必要があります。 VDI コントロール アーム ブッシュ 6Q0407182 の注文へようこそ!
