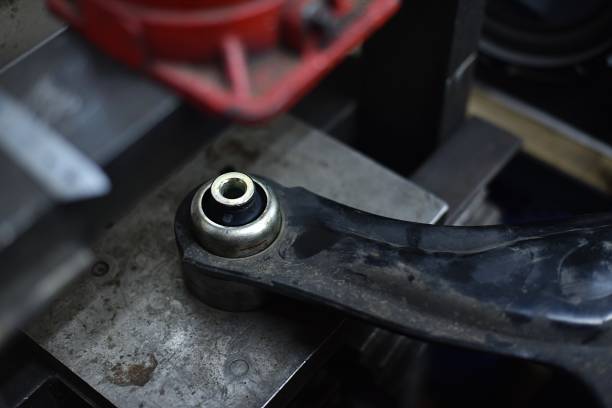

自動車業界では、燃料効率に関する厳しい規制、電気自動車の人気の高まり、ハンドリング性能の向上の追求によって、軽量材料を求める動きが広まっています。コントロール アームのブッシュは重要な部品ではないと考えられていますが、これらもこの変革の一部です。その設計は、剛性、耐久性、振動減衰などの重要な性能面を維持または向上させながら、重量を軽減するために大幅に進化しました。 VDI コントロール アーム ブッシュ 4H0407182B は、構造の完全性や動的性能を犠牲にすることなく軽量化を達成するために、最適化された形状と先進的な素材を使用して設計された、この最新のアプローチを例示しています。
従来、コントロール アーム ブッシュの外側の金属ケーシングは、壁が厚い頑丈な鋼製シリンダーから作られており、強力な構造的完全性と、エラストマーと金属の接合に信頼できる表面を提供していました。スチールの卓越した強度と手頃な価格により、長年にわたり標準オプションとして確立されました。しかし、自動車メーカーがバネ下重量（ホイール、ハブ、ブレーキ、サスペンション接続部など、サスペンション スプリングで支えられていない部品）の軽量化を目指しているため、かさばるスチール製のケーシングが改善の焦点となりました。
移行は、薄肉を特徴とする高張力鋼 (HSS) の導入から始まりました。 500 ～ 800 MPa を超える降伏強度を持つ高度な高強度低合金 (AHSS) タイプを利用することで、エンジニアは耐荷重能力や接合の完全性を損なうことなく、壁厚を大幅に (通常は 30 ～ 50%) 減らすことができました。このスリムなスチール製カバーは、重量を軽減しながら、半径方向の粉砕力に耐えるのに必要な不可欠なフープ強度を提供します。
特に電気自動車や高級車など、重量を最小限に抑えることが重要なシナリオでは、外装シェルはアルミニウム合金に完全に置き換えられています。アルミニウムは鋼鉄の約 3 分の 1 の重さ (7.8 g/cm3 に対して 2.7 g/cm3) で、総重量の大幅な削減を可能にします。アルミニウムの低い弾性率と鋼に対して比較的弱い強度を補うために、スリーブは多くの場合、わずかに大きな直径または追加のサポートリブを備えて設計され、同等の安定性と疲労に対する耐久性を確保します。
同時に、エラストマー (ゴムまたは最新のポリマーコア) の量が減少し、ブッシングの総重量が軽減されました。材料を減らしても荷重に耐える能力と剛性を維持するために、エンジニアは内部設計を調整します。
●ゴムの使用量を最小限に抑えながら、必要なラジアル剛性とアキシアル剛性を達成するために、有限要素解析（FEA）によって内径と肉厚の比率が修正されています。
●基本的な円筒形状に代わって、より流線的な断面形状を採用しました。円形ではない形状 (楕円形や多角形など) は、材料を応力が最大となる場所に誘導し、せん断抵抗を高めます。
●偏心構成（内側のスリーブが外側からオフセットしている）により、追加の材料を必要とせずに、不均一な剛性特性（トルクまたは横荷重の耐久性については一方向で大きくなり、柔軟性については他の方向で小さくなります）が作成されます。
これらの幾何学的強化により、質量が軽い場合でも、ブッシュがラジアル荷重容量、ねじり剛性、耐久性に関して同等またはそれ以上の性能を発揮することが保証されます。その結果、ばね下重量が顕著に軽減され、サスペンションの応答時間にプラスの影響を与え、ホイールアセンブリの慣性が低下し、過渡的なハンドリングの精度が向上します（より速いターンインや優れたバンプ吸収など）。
利点を管理することに加えて、ばね下重量の軽減は、より高い効率の達成に役立ちます。内燃エンジンを搭載した車両では、転がり抵抗と質量関連の損失が減少し、燃料効率がわずかながら相加的に向上します。電気自動車の場合、サスペンションの重量を少しでも最小限に抑えると、加速段階と回生ブレーキ段階の両方でエネルギー使用量が削減され、車両の走行距離が長くなります。
VDI コントロール アーム ブッシュ 4H0407182B のような製品は、強化されたエラストマー形状とともに、堅牢な金属スリーブから軽量で高強度のスチールまたはアルミニウムへのこの移行を体現しており、現代の自動車エンジニアリングにおける軽量化、効率、寿命という競合する要件を満たすために、小さな部品であっても再設計されている様子を示しています。
