車の下部構造から「きしむ」または「軋む」異音が発生し、走行中にステアリングホイールが片側に引っ張られる場合は、サスペンションブッシュに問題がある可能性があります。今日は自動車用ブッシュについて詳しく見ていきます。
機械設計では、可動コンポーネントを接続するのが一般的ですが、金属同士が直接接触すると摩擦や摩耗が発生します。これに対処するために、エンジニアは柔軟な「ソフト接続」を使用します。これらは摩耗を大幅に軽減し、最終的に劣化した場合でも、主要な構造部品よりもはるかに簡単かつ安価に交換できます。この原理により工業用ブッシュが誕生しました。
車両において、ブッシュは、コントロール アーム (コントロール アーム ブッシュ 1J0407182 など)、スタビライザー、サブフレームなど、シャーシの接合部に取り付けられる弾性コンポーネントです。これらは通常、ゴム、ポリウレタン、または金属スリーブに接着されたこれらの材料の組み合わせで作られています。その中心的な機能は、硬い接続を置き換え、部品間の相対運動を吸収し、摩擦による損傷を最小限に抑えることです。簡単に言えば、車のサスペンションの「クッションパッド」と「耐摩耗性ジョイント」の両方の役割を果たします。
シャーシのブッシュは車両のダイナミクスにおいて重要な役割を果たします。フレームをサスペンション システムに接続し、激しい金属同士の接触を排除し、コンポーネントを保護し、衝撃を吸収し、乗り心地の安定性と快適性を確保します。車両の静的重量と動的荷重だけでなく、荒れた路面、コーナリング時の力、ブレーキの衝撃などのストレスにも耐える必要があります。
高品質のブッシュ (コントロール アーム ブッシュ 1J0407182 など) は、タイヤの摩耗を軽減し、サスペンションの疲労を最小限に抑え、全体的なハンドリングの感触を向上させることで、走行性能を大幅に向上させます。

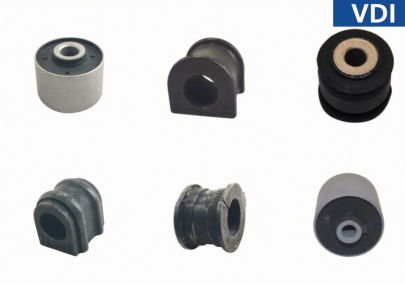

ブッシングには多くの種類があり、場所 (フロント/リア アクスルなど)、コンポーネント (コントロール アーム、タイロッド、サブフレームなど)、材質 (ゴム、ポリウレタン、ナイロン、金属)、設計 (オープン vs クローズ)、および減衰方法 (油圧 vs ソリッド) によって分類されます。こうした変化にもかかわらず、その基本的な目的は一貫しています。それは、最も必要な場所に制御された柔軟性を提供することです。
1. 圧入スリーブサイズの選定
ブッシングの取り外しまたは取り付けの際は、他のコンポーネントにストレスを与えずに、ブッシングの外側の金属シェルにのみ力がかかるように、適切なサイズのスリーブを使用してください。処置中は常に安全メガネと手袋を着用してください。 Keditec 製品マニュアルに記載されている寸法データは、正しいスリーブ サイズを選択するのに役立ちます。
2.圧入力
取り付けを容易にするために、ブッシングを押し込む前に内穴のバリを徹底的に取り、内穴とブッシングの外径の先端の両方に少量の潤滑剤 (例: グリース 4240) を塗布します。
必要な圧入力に細心の注意を払ってください。
外径 40 mm の金属スリーブを備えたブッシングの場合、圧入力は通常 6 kN を超える必要があります。
ナイロンスリーブブッシュの場合、必要な力は通常 20 kN を超えます。
これらの値はブッシュの外径に応じて変化します。測定された圧入力が予想より大幅に高いか低い場合は、ハウジングのボアに損傷や位置ずれがないか検査し、正しいブッシング部品番号が選択されていることを確認してください。
3. 設置方向と位置決め

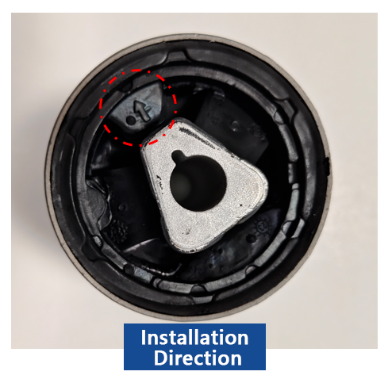

取り付けの際、ブッシュの中実 (分割されていない) 部分が車両の進行方向の水平方向と一致していることを確認してください。ブッシングに方向矢印が付いている場合、この矢印は進行方向の前方を指す必要があります。
押し込んだ後、ブッシュが取り付け穴の中心にあり、両側の露出長さが等しいことを確認します。
4. 取り付けストレスの軽減
車両を持ち上げたまま (サスペンションを降ろした状態で) 取り付けた後、シャーシ システムに残留応力が蓄積することがよくあります。このストレスを軽減するには、車両を車輪の上に下ろし、ステアリングホイールをまっすぐにしてから、すべての取り付け留め具を緩め、メーカー指定のトルク値で再度締めます。このプロセスにより、サスペンション ブッシュがストレスのない自然な位置に落ち着くことができ、シャーシを意図した位置合わせと形状に復元できます。
完成すると、特にコントロール アーム ブッシュ 1J0407182 のような精密設計部品を使用する場合、車両は新品のランニング シューズを履いたように感じられ、どこへ行ってもスムーズかつ自信を持って運転できるようになります。
