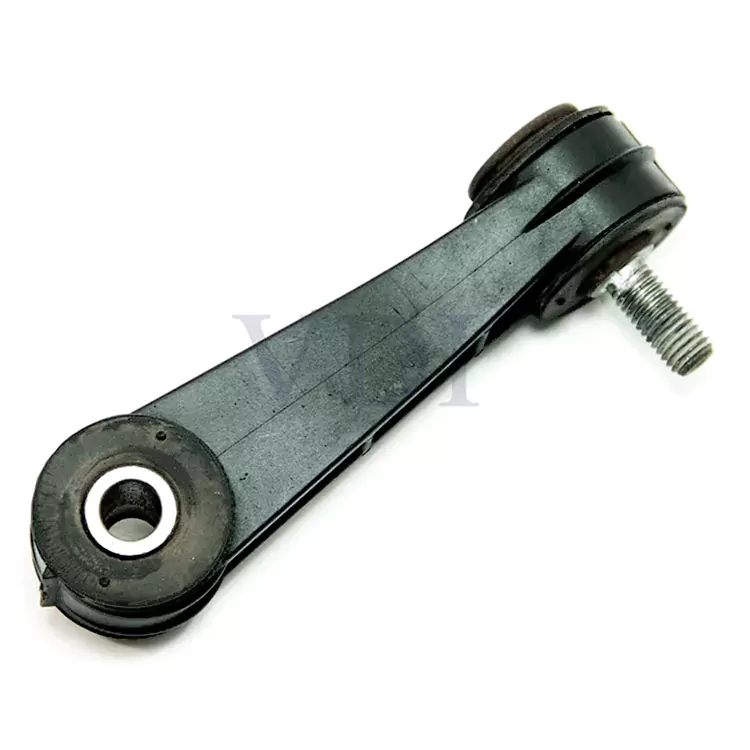

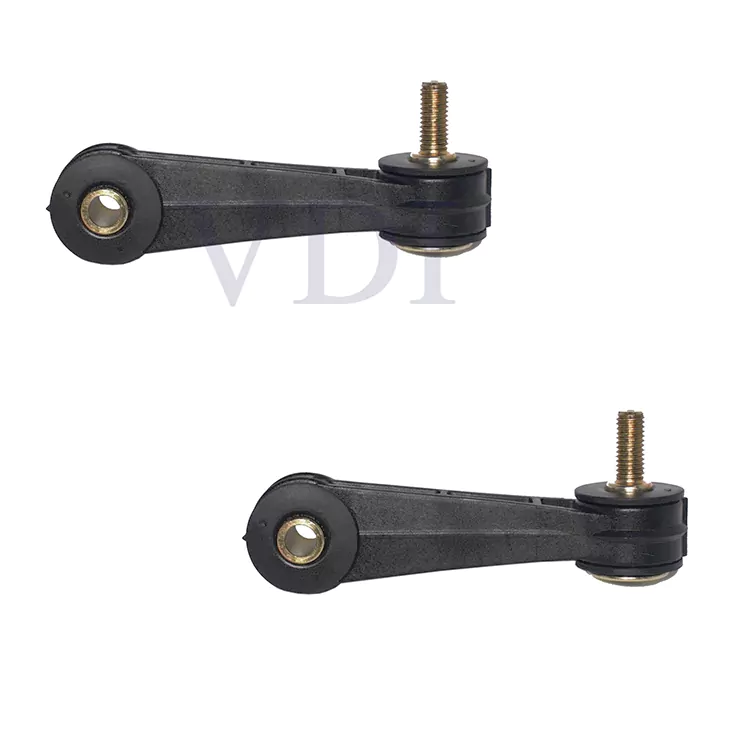

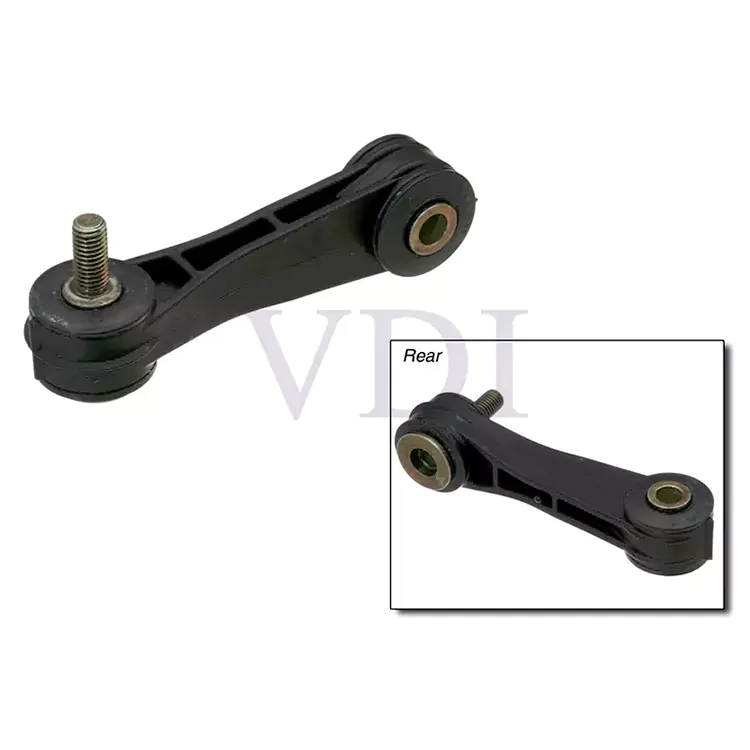

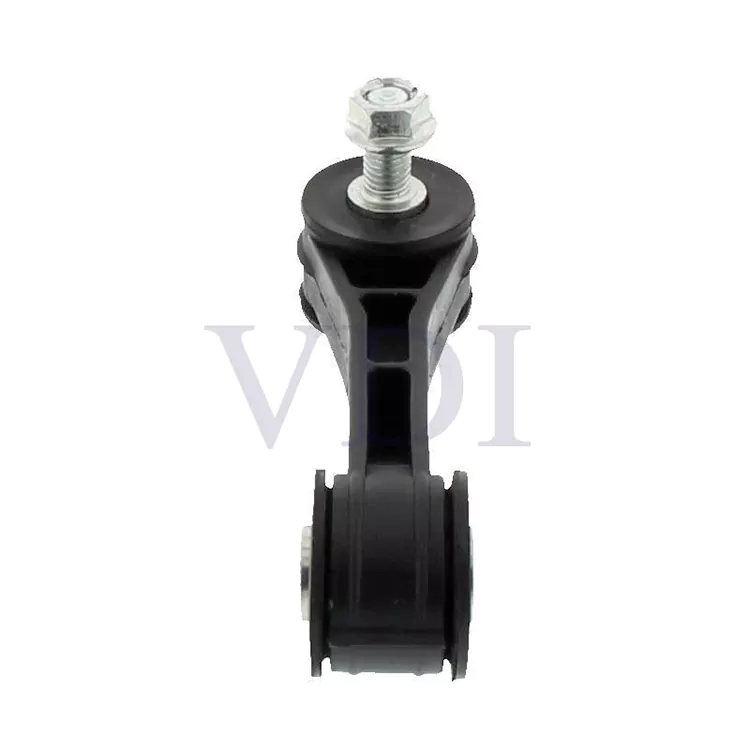

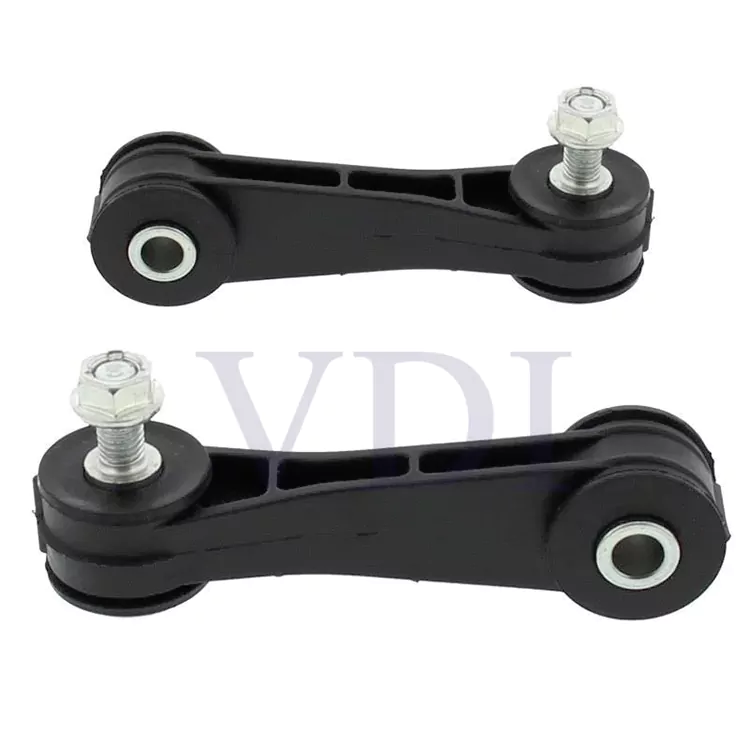

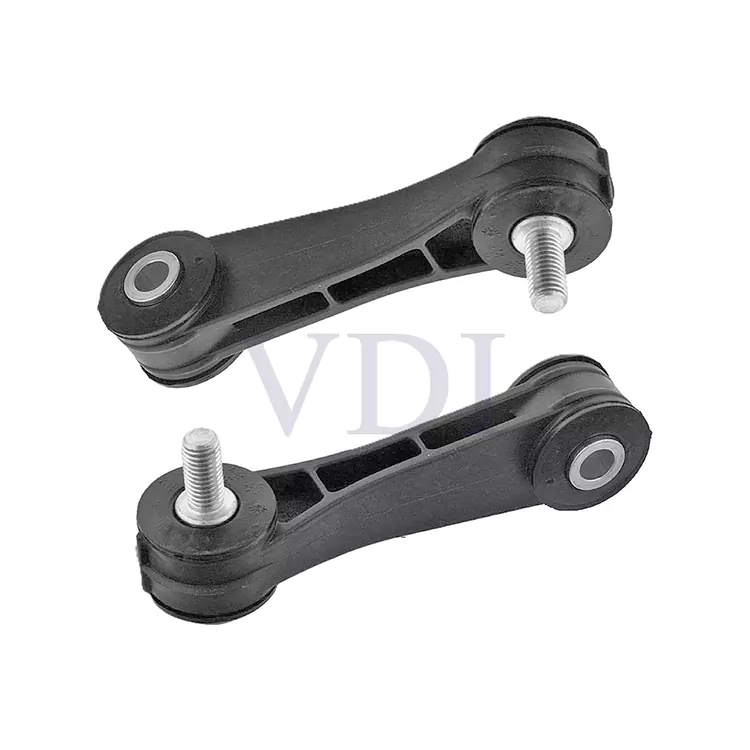

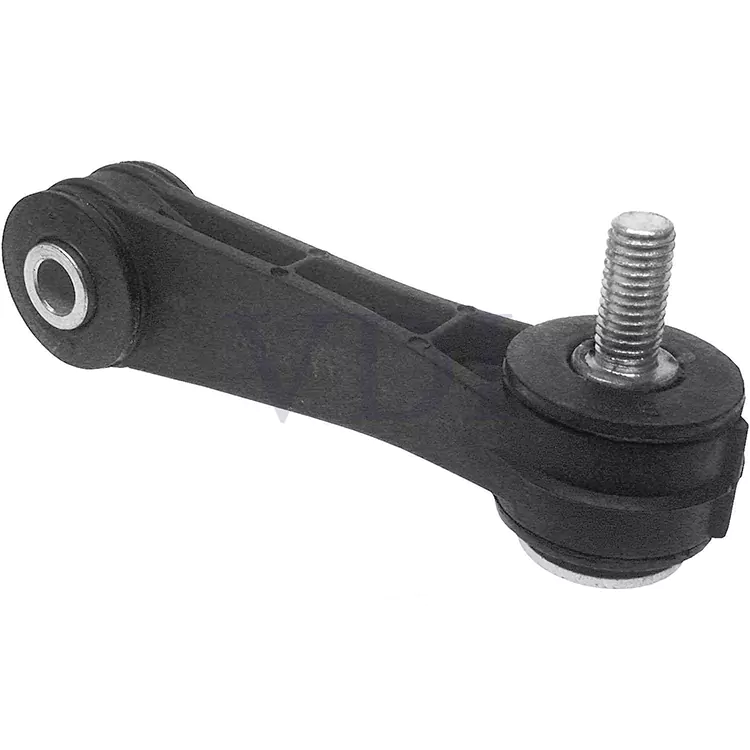

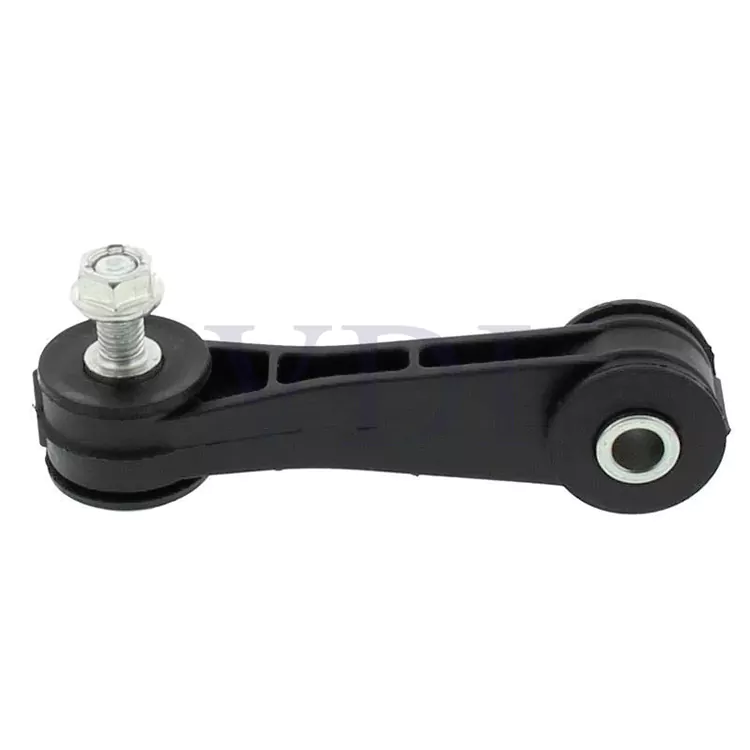

VDI スタビライザー リンク 1J0411315C は、騒音と振動を低減し、スムーズな運転体験を保証するように設計されています。サスペンションのアライメントを改善することでタイヤの摩耗を最小限に抑えます。さらに、サスペンションシステムの応答性も向上し、快適性が向上します。
交換番号：
1J0 411 315 B
1J0 411 315 J
適合：
アウディ A3
VW ボーラ/ゴルフ IV
ニュービートル
シュコダ オクタヴィア I
セアト レオン/トレド II
● VDI スタビライザー リンク 1J0411315C は、騒音と振動を低減するように設計されており、スムーズな運転体験を保証します。サスペンションのアライメントを改善することでタイヤの摩耗を最小限に抑えます。さらに、サスペンションシステムの応答性も向上し、快適性が向上します。
● 様々な車種に幅広く適合し、汎用性に優れています。
● メンテナンスコストが低いため費用対効果が高く、長期間使用するほど経済的です。
1. スタビライザー リンク (スタビライザー リンク、ドロップ リンク、またはアンチロールバー リンクとも呼ばれる) は、高品質で広く使用されている VDI スタビライザー リンク 1J0411315C など、スタビライザー リンクをコントロール アームまたはストラットに接続します。その主な機能は、コーナリング中に横方向の力を伝達し、ボディのロールを軽減し、操縦安定性を向上させ、タイヤと路面の接触を維持することです。
一般的なスタビライザー リンク不良の症状:
● スピードバンプを越えたカタカタ音やカタカタ音
● ステアリングの感触が緩い、または曖昧である
● コーナーでの過度のボディロール
2.重要なインストール前の準備 (OEM サービス マニュアルと ASE のベスト プラクティスに基づく)
車両状態：
● 車両は、車輪が完全にぶら下がった状態でリフトで持ち上げる必要があります（通常の運転姿勢をシミュレート）
● サスペンションに荷重がかかっているとき（車輪が地面にあるとき）は、ボルトを決して最終的に締め付けないでください。これにより、ブッシュに予荷重がかかり、急速な故障が発生します。
部品検査：
● 正しい左 (LH) 部品と右 (RH) 部品を確認します – 多くのリンクは角度が付いているか、側面が異なります
● ダスト ブーツに破れがないか、ボール スタッドに遊びや拘束がないか確認します。
必要なツール:
● ボールスタッドを保持し、回転を防ぐための適切な六角レンチ/アレンレンチ
● トルクレンチは必須です（下の表を参照）
● ナットにはインパクトガンのみを使用しないでください。 1 人がレンチでスタッドをしっかりと保持し、もう 1 人がナットを締める必要があります。そうしないと、内部のボール ジョイントが破損します。
3.ステップバイステップの取り付け手順 (ユニバーサルプロセス – Bosch、Moog、Mevotech、OEM ガイドラインに基づく)
|
ステップ |
アクション |
キーポイント |
|
1 |
古いリンクを削除する |
バーがねじれないように、最初に sway817 バーエンドを緩め、次にコントロールアームエンド (または逆) を緩めます。 |
|
2 |
きれいな取り付け面 |
錆や汚れをすべて除去し、金属同士の接触をきれいにします。 |
|
3 |
新しいリンクをインストールする |
両端を手で揃えます。決してハンマーで叩いたり、力を入れたりしないでください。 |
|
4 |
ナットを手で締める |
ぴったりのみ |
|
5 |
下部車両 |
重要: タイヤが完全に地面に接触し、サスペンションが通常の車高になるまでゆっくりと下げます。 |
|
6 |
最終トルク |
1 回のスムーズな動作で正確な OEM トルクを適用します (グラフを参照) |
黄金律 (SAE および ASE によって強調):
「乗車高さでのトルク」 – 通常の乗車高さでサスペンションを締め付けることは、ブッシュの早期亀裂やボールジョイントの故障を防ぐための最も重要なステップです。
4.トルクスペック参考表（共通プラットフォーム）
|
車両プラットフォーム |
スウェイバーエンド(上) |
コントロールアーム/ストラットエンド(下側) |
注意事項 |
|
GM / シボレー / フォード (FF) |
45～55N・m |
45～55N・m |
セルフロックナット、一度使用すれば再利用可能 |
|
VW / アウディ (MQB & MLB Evo) |
65N・m＋90°（または50N・m＋90°） |
● リンクロッドが曲がったり、腐食したりした。 |
アッパーにはトルク+角度+NEWナットが必要です |
|
VW/アウディ 旧型(PQ35/PQ46) |
50N・m＋90° |
50N・m＋90° |
両端トルク+角度、常に新品ナット |
|
トヨタ/ホンダ/マツダ |
40～50N・m |
40～50N・m |
一部のボルトにはネジロック剤があらかじめ塗布されています |
|
BMW（F&Gシャーシ） |
65～70N・m |
65～70N・m |
常に新しいセルフロックナットと交換してください |
|
メルセデス(W205/W213等) |
60N・m＋90° |
60N・m（トルクのみ） |
アッパーはトルク＋角度方式を採用 |
重要: これらは典型的な値にすぎません。年式、駆動系（FWD/AWD）、サスペンションパッケージにより仕様が変更になる場合があります。正確なモデルの工場サービスマニュアルを必ず確認してください。トルクが正しくないと、リンクの故障や制御不能につながる可能性があります。
5.インストール後の確認
● 目視検査: VDI スタビライザー リンク 1J0411315C に歪みがなく、ダスト カバーが圧縮されていません。
● バウンステスト: 本体を上下に押します – カタカタという音はありません
● フルステアリング ロックツーロック: リンクが他の部品に接触してはなりません
● 路上テスト: スピードバンプを越えてコーナーを曲がる - ノイズが消え、ハンドリングが回復することを確認します。
6.最も一般的な取り付けミス (OEM 保証データ)
|
間違い |
結果 |
|
車輪を吊り下げた状態でトルクをかける |
ブッシュにプレロードが入っている → 1 ～ 3 か月で亀裂が発生 |
|
古いセルフロックナットを再利用 |
ナットの脱落→リンク外れの危険性 |
|
取り付け面の汚れ |
接触不良 → ボルトの緩みやストレスクラック |
|
リンクを所定の位置に強制的に取り付ける |
ボディのねじれ→ボールジョイントの初期不良 |
スタビライザー リンクを正しく取り付けることは、単に部品を交換するだけではなく、工場出荷時の取り扱いと安全性を回復します。常に車高でトルクをかけ、正しいトルク値を使用し、新品のハードウェアを取り付けてください。
● Älä koskaan käytä vain iskupistoolia mutteriin. Yhden henkilön on pidettävä lujasti nastaa avaimella, kun toinen henkilö kiristää mutteria, muuten sisäinen pallonivel vaurioituu.
スタビライザー リンク (またはスタビライザー リンク) は、スタビライザー バー (アンチロール バー) をコントロール アームまたはストラット アセンブリに接続する重要なサスペンション コンポーネントです。その主な機能は、コーナリング中に横方向の力を伝達し、ボディのロールを軽減し、車両の安定性を向上させ、タイヤと路面の接触を維持することです。
⚠️ 故障の結果: リンクが摩耗または損傷すると、ハンドリングの精度が損なわれ、特に緊急操作中に安全でない運転ダイナミクスを引き起こす可能性があります。
(ASE および OEM の一般ガイドラインによる)
|
車両の使用 |
検査頻度 |
|
通常走行（通勤、高速道路） |
2 年ごと、または 40,000 km (25,000 マイル) ごと |
|
過酷な使用（頻繁なポットホール、オフロード、牽引、高湿度/塩分への曝露） |
1年ごと、または20,000km（12,000マイル）ごと |
|
車両/商用車 |
定期メンテナンスごとの必須検査 |
✅ ベストプラクティス: 定期的なサスペンションまたはアライメントのサービス中に、常にスタビライザーリンクを検査してください。
(SAE J3016 & ASE A4 サスペンション/ステアリング規格に基づく)
車両をリフトに載せ、車輪を降ろした状態でチェックを実行します。
● ダストブーツの破れ、ひび割れ、または紛失 → 汚染により摩耗が促進されます。
● リンク本体またはボールスタッドに目に見える錆、腐食、または変形がある。
● ゴムブッシュと金属スリーブの間の分離（該当する場合）。
1. ハンドウィグルテスト: ボールジョイント近くのリンクをつかみ、全方向にしっかりと動かします。
50–60% пуцање
b. 次の場合は交換してください: 過剰な遊び (>1 mm) または「カタカタ」/「ノック」という可聴音が感じられるか聞こえます。
2. 路上テストの検証: 低速 (時速 16 ～ 20 マイル) で、段差や凹凸のある路面を走行します。
ａ． 症状: フロントまたはリアのサスペンションから鋭い「カタカタ」または「ガタガタ」というノイズが発生します。通常は対称 (両側) です。
b. 注: ノイズはストラット マウントまたはコントロール アーム ブッシュに似ている可能性があります。分離するにはウィグル テストを使用してください。
次のいずれかが観察された場合は、スタビライザー リンクを直ちに交換してください。
● ボールジョイントの軸方向または半径方向の遊び。
● ダストブーツの損傷または漏れ（遊びがなくても）。
● ひび割れ、硬化、または押し出されたゴム製ブッシュ (ブッシュ タイプのリンク上)。
● リンクロッドが曲がったり、腐食したりした。
● 車両が過剰なボディの傾きやステアリングの緩みを示しており、これはリンクの摩耗と相関関係があります。
���OEM 義務: ほとんどのメーカーは、サスペンションの対称性とハンドリングバランスを維持するために「左右ペアで交換」を指定しています。 VDI スタビライザー リンク 1J0411315C を購入することをお勧めします。
● 最新のスタビライザー リンク (VDI スタビライザー リンク 1J0411315C など) は、永久的に密閉され、メンテナンスが不要になるように設計されています。
● グリースやオイルは決して注入しないでください。ブーツが破損したり、内部の潤滑剤が洗い流されたりする可能性があります。
● スタビライザー リンクは修理不可能なコンポーネントです。
● 溶接、矯正、ブッシュの交換は固く禁止されています。
● 最終トルクは、車両が通常の車高（車輪が地面にあり、サスペンションが荷重されている）にある場合にのみ適用する必要があります。
● 吊り下げ中に締め付けるとブッシングに予荷重がかかり、早期故障の原因となります (SAE および ASE による)。
● 純正の VDI スタビライザー リンク 1J0411315C など、OEM 設計仕様を満たすかそれを超える製品を選択してください。
● ISO/TS 16949 (品質管理) および SAE J2534 (保守性) への準拠を確認します。
● 超低コストのアフターマーケット部品を避ける - ボール ジョイントの完全性は安全性にとって重要です。
安全上の警告 (NHTSA アドバイザリー):
「スタビライザー リンクの故障は、直ちに車両の走行不能を引き起こすわけではありませんが、コーナリング中や回避操作中のロール安定性を著しく低下させ、特に SUV や小型トラックにおいて横転のリスクを高めます。」
1. 特に厳しい運転条件下では定期的に点検してください。
2. 物理テストと路上テストで診断します。騒音だけに頼らないでください。
5. 設置およびメンテナンスに関する重要な注意事項
4. 正しく取り付けてください - 車高でトルクをかけ、潤滑剤を使用せず、摩耗したハードウェアを再利用しないでください。
5. 高品質の部品を選択します。VDI スタビライザー リンク 1J0411315C で実証されているように、安全性はボール ジョイントの信頼性によって決まります。
このガイドは、スタビライザー リンクを適切にメンテナンスするための、世界的に認知されている、車両固有ではないフレームワークを提供します。販売代理店、修理工場、研修機関、テクニカル ライターによる使用に適しています。
スピードバンプでカタカタという異音を聞いたり、コーナーで車が大きく傾いていることに気付いた場合は、スタビライザー リンク (スタビライザー リンクまたはアンチロールバー リンクとも呼ばれます) が原因である可能性があります。
では、スタビライザーリンクとは何で、何をするのでしょうか?
スタビライザー リンクはスタビライザー バーをサスペンション コンポーネントに接続し、車両が回転するときのボディのロールを軽減します。 Reddit で最も評価の高いメカニックの 1 人は、「スタビライザーは制御コンポーネントであり、サスペンションではありません。アライメントには影響しません。」と述べています。 つまり、車高やホイール アライメントではなく、ハンドリング バランスがすべて重要ですが、道路上での車の感触に大きな役割を果たします。
問題を疑うのにエレベーターは必要ありません。実際のドライバーの報告内容 (および Google 検索で確認された内容) は次のとおりです。
取り付け業者が車がまだリフトに乗っている間にナットを締めたからです。
● 旋回時にカタカタ音がする
● ステアリングの感触が緩い、または曖昧である
● コーナーでのボディの過度の傾き - 特に SUV やトラックで顕著です
これらの兆候は時間の経過とともに悪化することがよくあります。また、スタビライザー リンクが不良であっても立ち往生することはありませんが、NHTSA は、特に背の高い車両では「回避操作中のロール安定性が大幅に低下」し、横転の危険が増大する可能性があると警告しています。
ゴールドスタンダードテスト? 「ウィグルテスト」。
1. 車輪が自由にぶら下がるように車を持ち上げます。
2. ボールジョイント近くのスタビライザーリンクをつかみます。
3. 左右および上下に強く振ります。
✅ 優れたリンク: ガタつきやノイズがなく、しっかりとした感触です。
❌ リンク不良: 1 mm を超える動き、または「カタカタ」という音が聞こえる = 交換時期。
多くの DIY ユーザーはこれを無視して騒音だけを聞きますが、道路の音はストラット マウントやコントロール アームのブッシュを模倣する可能性があります。必ずウィグルテストで確認してください。
VDI スタビライザー リンク 1J0411315C などの高品質の重要な部品を交換した後でも、多くの車では数週間後も同じカタカタというノイズが発生します。何故ですか？
● 溶接、矯正、ブッシュの交換は固く禁止されています。
プロの秘密は次のとおりです。常に乗車高さに合わせてトルクをかけることです。つまり、車は地面に平らに置かれ、サスペンションがフルに負荷されている必要があります。持ち上げながらトルクを与えるとブッシュに予荷重がかかり、数週間以内に亀裂が発生します。
この 1 つのステップで 90% のカムバックを防ぐことができますが、ほとんどの YouTube チュートリアルにはそれがありません。
専門家による次の手順に従ってください。
1. ペアで交換します。決して片側だけを交換しないでください。元のメーカーは、バランスの取れたハンドリングを確保するために、両側で対称性を要求しています (例: 2 つの VDI スタビライザー リンク 1J0411315C)。
2. 新しいハードウェアを使用します – セルフロックナットは決して再利用しないでください。
3. リンクには決してグリースを塗らないでください – 最新のスタビライザーリンクは永久に密閉されています。グリスを追加するとブーツが破裂する可能性があります。
4. 車高でのトルク – 車が地面にあるときにのみ最終的な締め付けを行います。
5. 高品質の部品を選択します。安価な部品はすぐに故障することがよくあります。 ISO/TS 16949 認証および OEM グレードの仕様 (VDI スタビライザー リンク 1J0411315C など) を探してください。
スタビライザー リンクは小さいですが重要です。これらはアライメントには影響しませんが、安全性、安定性、運転の信頼性に直接影響します。 25,000 マイルごと (または荒れた状況では毎年) に点検し、ウィグル テストで診断し、常に正しく取り付けてください。
一度正しく行うと、何年もの間、カタカタ音を立てずに、工場でしっかりと固定されたハンドリングを楽しむことができます。
当社が提供するスタビライザー リンク 1J0411315C は高張力鋼またはアルミニウム合金で作られており、優れた耐疲労性と長期にわたる耐久性を保証します。各コンポーネントは工場から出荷される前に、高温、耐食性、負荷テストなどの厳しいテストを経て、さまざまな環境下で安定した信頼性の高いパフォーマンスを確保し、頻繁な交換や修理の必要性を減らします。
