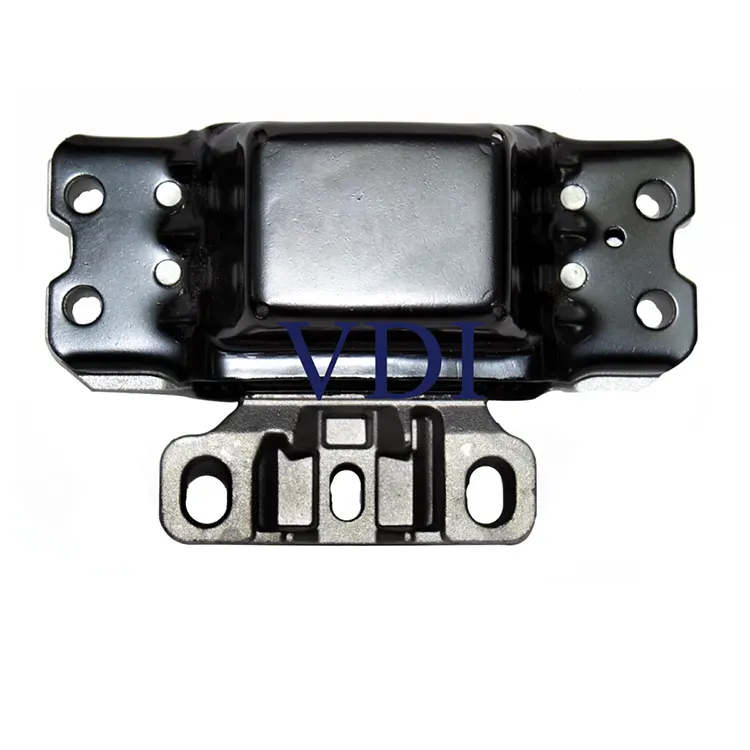

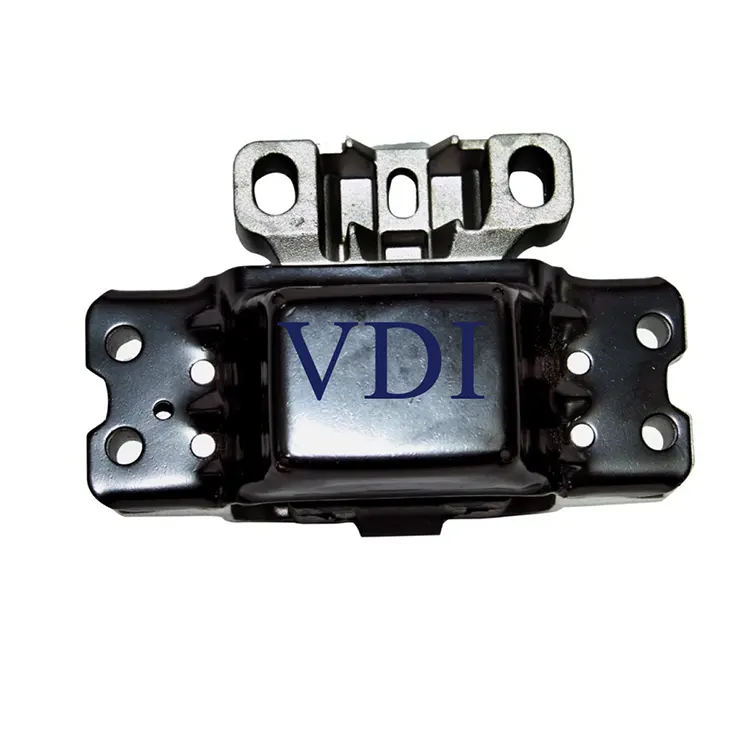

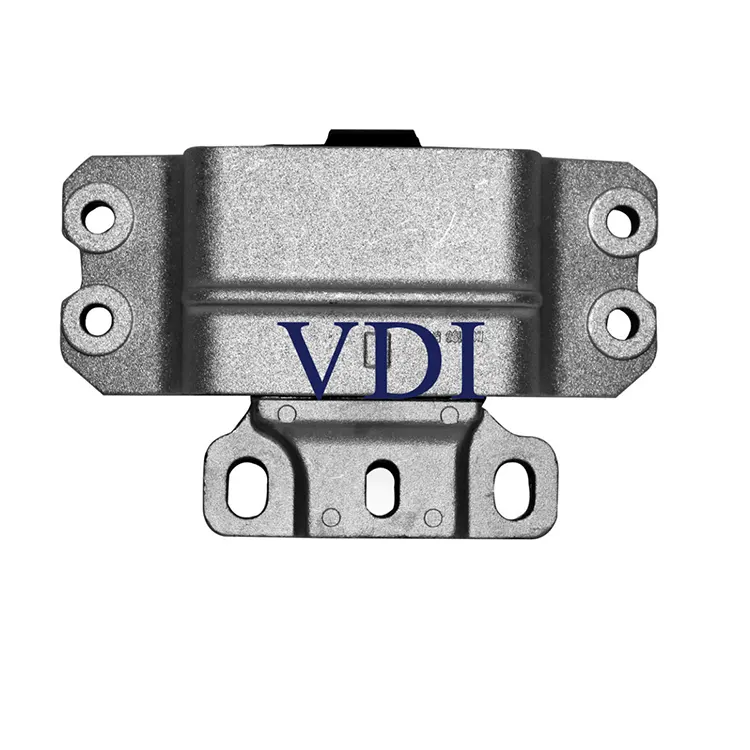

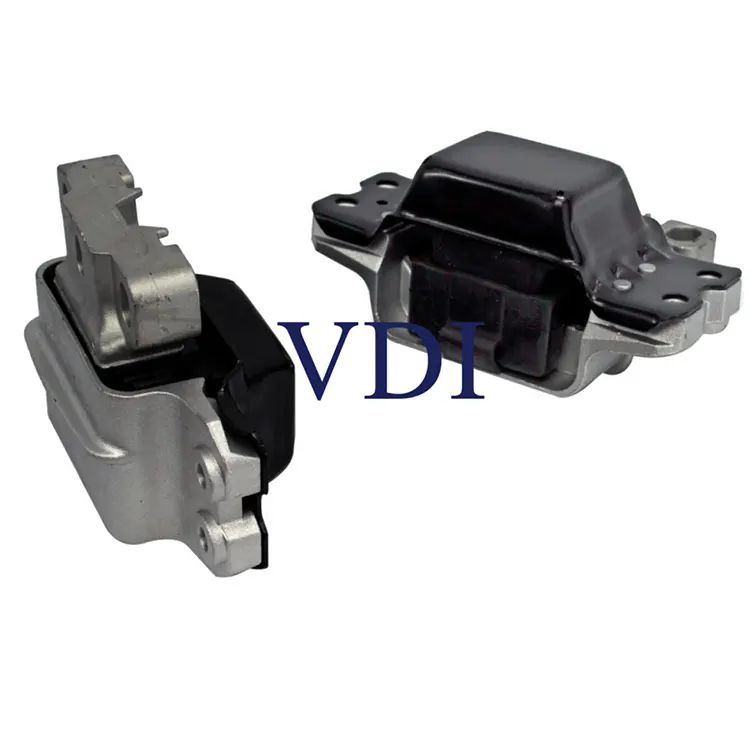

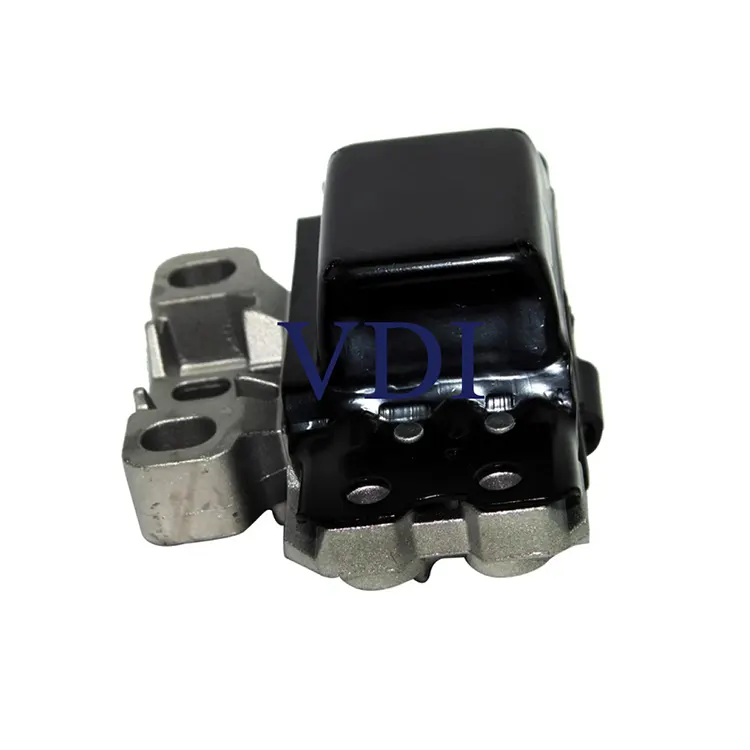

製品説明

交換番号：

1L0 199 555L

1K0 199 555 BA

1K0 199 555 BB

1K0 199 555L

適合：

アウディ A3

VW キャディⅢ/Ⅳ

EOS/ゴルフV/VI

ジェッタⅢ

シロッコⅢ

トゥーラン/サジタル

シュコダオクタヴィア I/II

スーパーブⅡ/イエティ

セアトアルテア/レオン

トレドⅢ

製品の利点

1. トランスミッションマウント 1K0199555M は、高級輸入天然ゴムから作られており、標準的な合成ゴムの代替品と比較して、優れた柔軟性と引き裂き抵抗を実現し、耐久性が向上しています。

2. 効果的なエンジン振動絶縁と安定したトランスミッションマウント性能の間の最適なバランスを実現するために、正確なゴム硬度（ショアA）で設計されており、NVH（騒音、振動、ハーシュネス）を最小限に抑えます。

3. 最大の引張強度とねじり剛性を実現するヘビーゲージスチールブラケットで構築されており、厳しい運転条件や高トルク負荷の下でも信頼性と構造的完全性を確保します。

4. 高度な工業用加硫技術を利用してゴムと金属の永久結合を実現し、長期耐久性を保証し、極度の応力や圧力下での剥離を防ぎます。

メンテナンスガイド

1. トランスミッションマウントとは

トランスミッションマウント (ギアボックスマウントとも呼ばれます) は、トランスミッションを車両のシャーシまたはサブフレームに固定する振動減衰ブラケットです。これは、金属ブラケットと接着されたゴム (またはポリウレタン) ブッシュの 2 つの主要コンポーネントで構成されています。

その 2 つの主な機能は、(1) トランスミッションを正しい位置に物理的にロックして正確なドライブラインのジオメトリを維持すること、(2) ギアチェンジ、加速、減速中に発生する振動と衝撃を吸収し、これらの力がキャビン内に侵入するのを防ぐことです。

ほとんどの車両には 1 ～ 2 つのトランスミッションマウントが搭載されています。横置きエンジンを搭載した前輪駆動車には通常、後部のトランスミッションマウントがあり、場合によっては追加のサイドサポートが付いています。トランスミッションマウントはエンジンマウントと連携してパワートレインアセンブリ全体をサポートします。

2. トランスミッションマウントの種類

一般的なタイプは 3 つあり、それぞれ異なるユースケースに適しています。

タイプ	工事	防振	耐久性	最適な用途
ソリッドラバー	ゴムブッシュ+スチールブラケット	優れた (OEM 基準)	中程度 - 熱により劣化する	日常の運転、快適性優先
油圧	液体充填（グリコール）、調整された減衰	優れた、周波数固有の	低い - 時間の経過とともに液体が漏れる可能性があります	プレミアムセダン、高いNVH基準
ポリウレタン	高デュロメーターウレタンブッシュ	悪い - より多くの NVH が送信される	高い - 耐熱性と耐摩耗性	トラック使用、正確なシフトフィール

購入のヒント: 日常的に使用する場合は、純正機器 (OEM) の仕様に一致するソリッドラバーマウントを選択してください。ポリウレタンマウントはシフトフィールを向上させますが、キャビンの振動を増加させます。油圧マウントは最高の乗り心地を提供しますが、構造がより複雑で耐用年数が短くなります。

3. 失敗の一般的な原因

自然な老化 (最も一般的)

ゴムは時間が経つと酸化して劣化してしまいます。ドライブトレインの一定の振動負荷と組み合わせると、ほとんどのマウントは 60,000 ～ 100,000 マイル (約 100,000 ～ 160,000 km) で劣化し始めます。排気システムに近い場所では、熱にさらされ続けるとゴムの劣化が促進されます。

衝突または衝撃

たとえ軽微な前面衝突や、ポットホールや縁石からの繰り返しの衝撃であっても、目に見える外側の亀裂がなくても、マウントの構造的完全性が損傷する可能性があります。金属とゴムの結合が内部で剥離する場合があります。重大な影響がある場合は、マウント検査が必要になります。

不適切な取り付け

トランスミッションの再構築または交換後、不適切にトルクをかけられたり、位置がずれたりしたマウントにより、局所的な応力集中が生じ、耐用年数が大幅に短くなります。これは、整備歴が不明瞭な車両について検証する重要な領域です。

腐食

降雪、塩害、または海岸環境で運転される車両は、金属ブラケットが腐食しやすいです。錆はマウントの構造的完全性を徐々に弱めます。北部または沿岸地域の所有者は、整備間隔ごとにマウントの腐食を検査する必要があります。

注: 1 つのエンジンマウントが故障すると、その負荷がトランスミッションマウントに伝わり、摩耗が加速します。エンジンマウントを交換するときは、必ずトランスミッションマウントを点検してください。

4. 症状の認識

以下の症状が頻度と重症度別にリストされています。より多くの症状が存在するほど、マウントの劣化はより進行します。

症状	説明	重大度
「カタカタ」または「バタン」という音	D/R シフト時、または急加速/急ブレーキ時に「バタン」という音が聞こえます。サポートなしでトランスミッションをシフトすると、周囲のコンポーネントに衝突します。	高い
負荷がかかった状態での過度の振動	ハンドル、シート、床の揺れが顕著 - 特に低速時や坂道で。	高い
ギアチェンジが荒い、またはためらいがある	シフトリンケージのジオメトリは、トランスミッションの移動に応じて変化します。マニュアルシフトは硬く、長く感じられます。オートマチック車ではより顕著な震えが発生します。	中くらい
目に見えるパワートレインの動き	エンジンベイ内で見ると、エンジン/トランスミッションがスロットルの下で明らかに揺れているか、トランスミッションが傾いている/沈んでいるように見えます。	中くらい
アイドリング振動の増加	アイドリング時、特にエアコンが作動しているとき、キャビンの揺れがより顕著になります。早期の警告サイン — 最も安価に修正できる時期です。	低い/早い
新しいドライブトレインのノイズ	特定の速度でのハミングまたはグラインディング。マウントのたわみによるドライブシャフトの角度の変化が原因である可能性があります。	低い/早い

交換を遅らせないでください。故障したマウントで運転を続けると、CV アクスル、トランスミッションシール、冷却液ライン、およびワイヤリングハーネスの摩耗が加速します。これらの二次修理の費用は、タイムリーなマウント交換の費用の数倍になる可能性があります。

5. 検査手順

次の手順は、専門的な診断実践に従っています。これらは最初の自己評価に使用できますが、最終的な診断は資格のある技術者によって確認される必要があります。

ステップ 1 — 目視検査 (リフトは必要ありません)

ボンネットを開けてトランスミッションとエンジンの位置を観察します。目に見える傾き、たるみ、または亀裂、層間剥離、または金属からの剥離のあるゴム製ブッシュを探します。油圧マウントの場合、液体のにじみは故障を示します。

ステップ 2 — 動的視覚テスト (アシスタントが必要)

パーキングブレーキをかけた状態で平地に駐車してください。助手にブレーキをしっかりと握り、トランスミッションを P/N とドライブ、次にリバースの間で数回繰り返してもらいます。エンジンルームからパワートレインの過度の動きに注意してください。多少の曲がりは正常です。大きな揺れや衝撃音が聞こえる場合は、マウントの失敗を示します。

ステップ 3 — 車台検査 (リフトが必要)

車両を安全に持ち上げて固定します。トランスミッションマウントを下から点検します。ゴムに亀裂、裂け、または金属ブラケットから完全に剥がれていないか確認してください。ゴムが完全に剥がれた場合は、直ちにマウントを交換してください。

ステップ 4 — プライバーテスト (専門家推奨)

エンジンを停止し、車両を安全に支えた状態で、てこ棒を使用してトランスミッションをゆっくりとレバーで操作します。健康なマウントは、ほとんど動かずにしっかりとした抵抗を提供します。軽くこじっただけでトランスミッションが簡単にシフトする場合は、マウントが故障しています。この手順を実行する前に、トランスミッションジャックまたはサポートが所定の位置にあることを確認してください。

6. 交換費用の目安

以下の図は、複数の修理プラットフォームと実際の事例からまとめられたものです。実際の費用は、車両メーカー、地域、部品ブランドによって異なります。

原価項目	推定範囲
部品 - アフターマーケットラバーマウント	$20 – $80 (米国)
部品 - OEM ラバーマウント	$80 – $200 (米国)
部品 — 油圧マウント	$150 – $400 (米国)
作業時間（1～3時間、普通車）	$100 – $250 (米国)
合計 - 標準車両 (米国、RepairPal データ)	$363 – $441

高級ブランド (BMW、メルセデスベンツ、ポルシェなど) では、部品代と人件費が大幅に高くなります。修理総額は 800 ドル (米国) を超える場合があります。 AWD および 4WD 車は構造が複雑なため、通常 50% 多くの労働時間を必要とします。 VDI トランスミッションマウント 1K0199555M の注文を歓迎します。

DIY の実現可能性

交換は経験豊富な家庭整備士であれば技術的には手の届く範囲ですが、安全に関する重要な考慮事項が伴います。

古いマウントのボルトを外す前に、油圧ジャッキまたはトランスミッションサポートでトランスミッションを保持する必要があります

一部の車両ではマウントにアクセスするためにサブフレームを取り外す必要があり、範囲が大幅に拡大します

交換用マウントは正確に位置合わせする必要があります。アライメントのずれが新たな振動を引き起こす

すべてのファスナーについて、OEM サービスマニュアルのトルク仕様に従う必要があります。

7. メンテナンスのヒント

ミッションマウントは消耗品です。適切な運転習慣と定期的な点検により、耐用年数を大幅に延ばすことができます。

ヒント	詳細
定期的な目視チェック	オイル交換ごと、または約 10,000 km ごとにゴムの状態を点検してください。初期の亀裂は完全な故障よりもはるかに安価に対処できます。
スムーズな駆動入力	激しい加速や急ブレーキは避けてください。これらはストレス疲労を増大させる最大の原因です。
トランスミッション液のメンテナンス	液体が劣化すると内部振動が増加し、マウントにさらなる負荷がかかります。メーカーの液体交換間隔に従ってください。
エンジンマウントに速やかに対処する	エンジンマウントが故障すると、その負荷がトランスミッションマウントに再配分されます。両方のシステムを一緒に検査します。
耐荷重定格を超えないでください	過負荷が続くと、すべてのマウントを含むドライブトレイン全体にストレスがかかります。
衝突後の点検	駐車場での軽微な衝撃でも、目に見えないほどマウントに損傷を与える可能性があります。衝突後のチェックリストに追加してください。

8. よくある質問

Q: トランスミッションマウントが不良でも運転を続けることはできますか?

店舗までの距離が短い場合は通常許容されますが、長時間の運転はお勧めできません。マウントが故障すると、トランスミッションが過度に動き、CV アクスル、出力シャフトシール、冷却液ラインの摩耗が促進されます。二次修理には適時にマウントを交換するよりも数倍の費用がかかる可能性があります。

Q：エンジンマウントとミッションマウントは同時に交換したほうが良いですか？

必ずしもそうとは限りませんが、年式や走行距離が近い車両は通常、マウントの摩耗状態も同様です。多くの技術者は、2 回目の分解を省き、次回の取り付けが失敗した場合に短期間の再訪問を避けるために、両方を一緒に交換することを推奨しています。

Q: 交換後も振動が改善されませんでしたが、なぜですか?

交換後の振動は通常、他のエンジンマウントも摩耗していることを示します。新しいマウントは取り付け中に正確に位置合わせされていませんでした。または、振動源が無関係です (点火失火、タイヤのバランスが取れていない、サスペンションブッシュの磨耗)。技術者にパワートレインマウントの完全な検査を依頼してください。

品質保証：

カスタム自動車部品の開発は中核となる能力であり、社内エンジニアリングを活用して、限られた既製オプション、サプライチェーンの制約、サプライヤーの対応力などの課題を解決します。当社は、技術評価から最終納品まで、エンドツーエンドの開発サポートを提供し、ターゲット市場の仕様との整合性を確保します。

このプロセスは、車両の互換性、ブラケットの設計、振動減衰、環境耐久性、寸法、コスト目標を含む共同仕様の定義から始まります。その後、当社のエンジニアリングチームが初期コンセプトを作成し、CAD/CAE の実現可能性と材料の互換性分析を実行し、クライアントのレビューと承認のために早期に結果を共有します。

VDI Transmission Mount1K0199555M をご注文いただけます。
