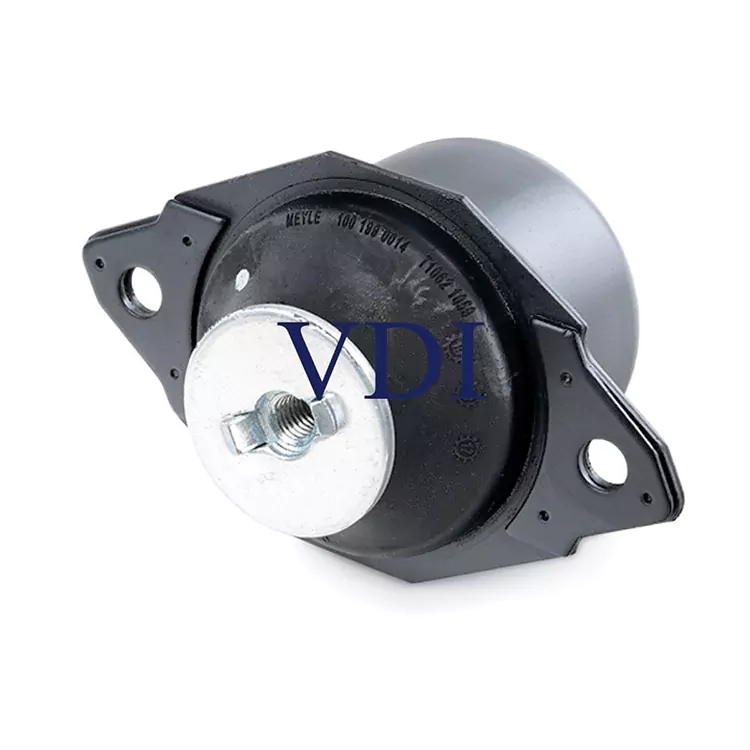

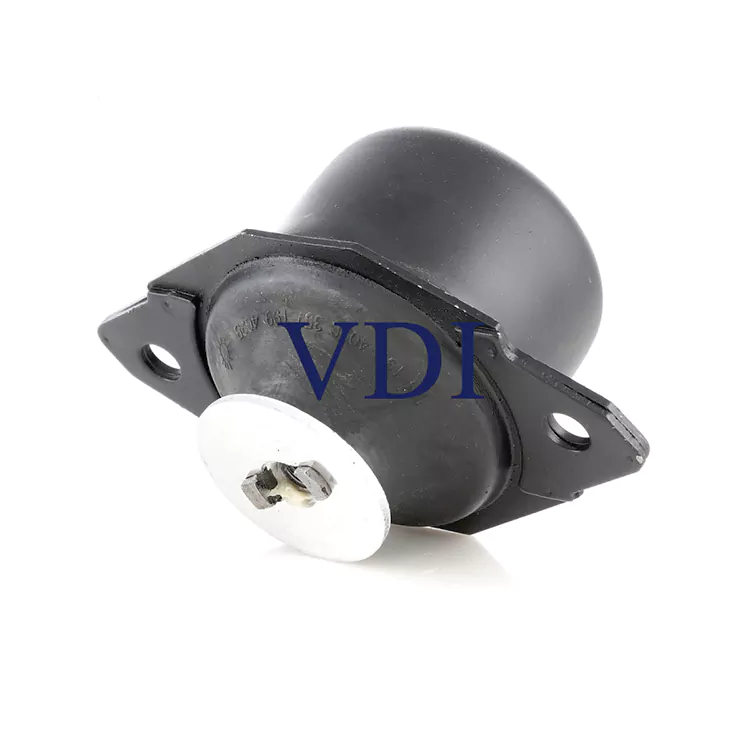

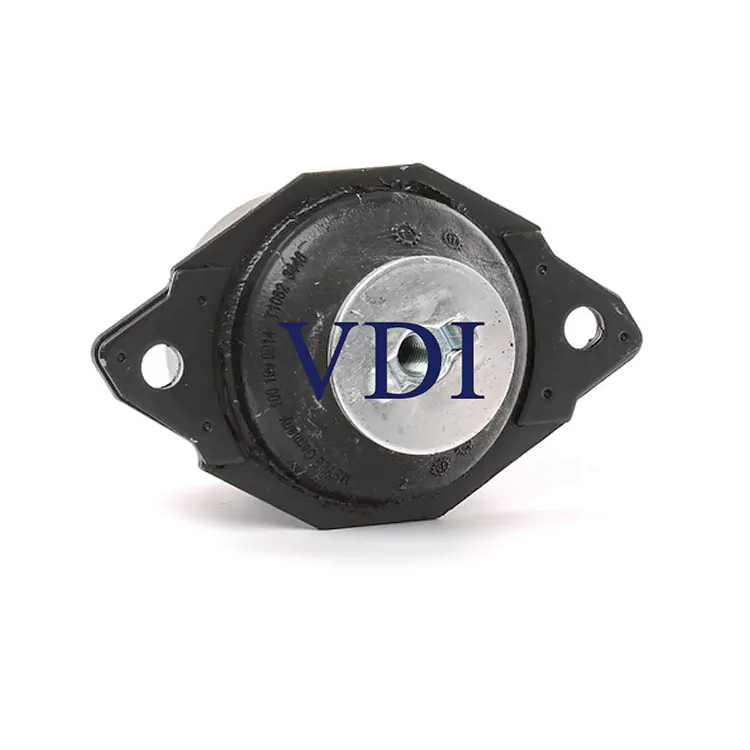

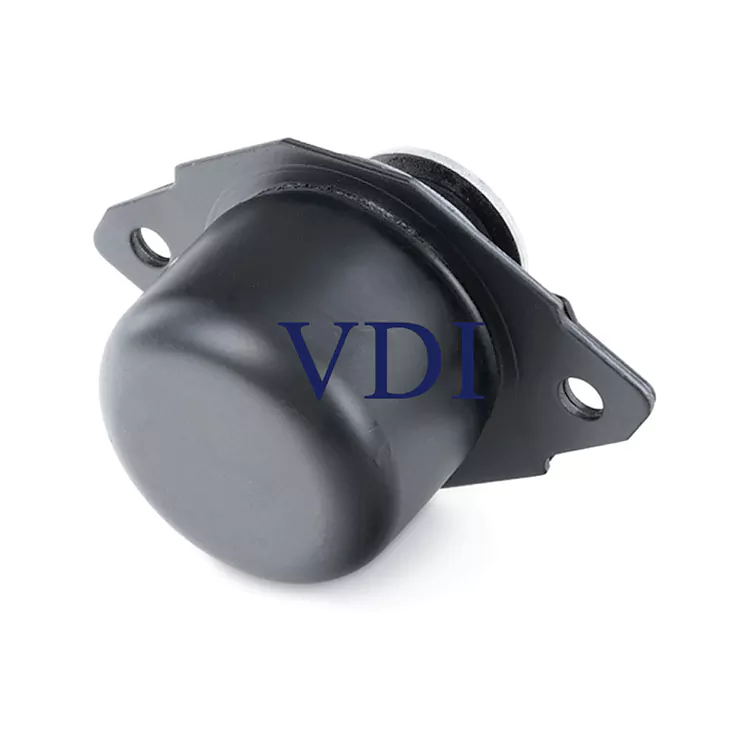

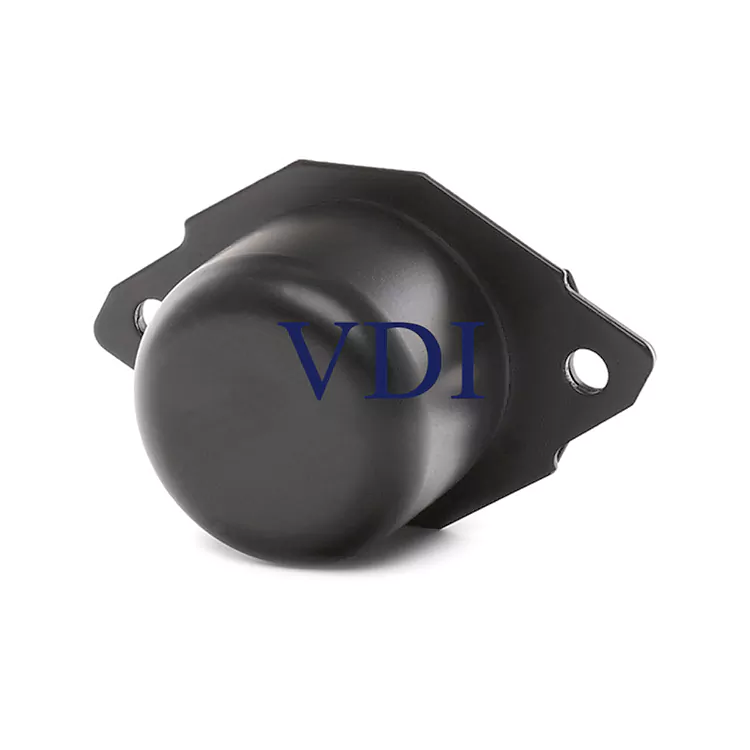

トランスミッションマウント 191199402A

交換番号：

191 199 402 B

191 199 402 C

176 199 402

適合：

VW ジェッタ II/ゴルフ II

製品の利点

1.高品質の天然ゴム素材：高級輸入天然ゴム配合で作られており、標準的な合成ゴム素材を上回る優れた柔軟性と優れた耐引裂性を備え、長期にわたる耐久性を実現します。

2.設計された振動減衰: エンジン振動の低減と信頼性の高いトランスミッションマウントの安定性の間の理想的なバランスを実現するために、最適化されたゴム硬度評価で設計されています。

3.頑丈なスチール構造: 最大の引張強度とねじり剛性を実現する強化された厚さのスチール製ハウジングを備えており、過酷な運転条件下でも信頼できるパフォーマンスを保証します。

4.プロフェッショナルグレードのゴムと金属の結合：高度な加硫結合プロセスを利用して、ゴムとスチールの永久的な接着を実現し、極度のストレスや圧力条件下でも長期の耐久性を保証します。

メンテナンスガイド

1. トランスミッションマウントとは

トランスミッション マウント (ギアボックス マウントとも呼ばれます) は、トランスミッションを車両のシャーシまたはサブフレームに固定する振動減衰ブラケットです。これは、金属ブラケットと接着されたゴム (またはポリウレタン) ブッシュの 2 つの主要コンポーネントで構成されています。

その 2 つの主な機能は、(1) トランスミッションを正しい位置に物理的にロックして正確なドライブラインのジオメトリを維持すること、(2) ギアチェンジ、加速、減速中に発生する振動と衝撃を吸収し、これらの力がキャビン内に侵入するのを防ぐことです。

ほとんどの車両には 1 ～ 2 つのトランスミッション マウントが搭載されています。横置きエンジンを搭載した前輪駆動車には通常、後部のトランスミッション マウントがあり、場合によっては追加のサイド サポートが付いています。トランスミッション マウントはエンジン マウントと連携してパワートレイン アセンブリ全体をサポートします。

2. トランスミッションマウントの種類

一般的なタイプは 3 つあり、それぞれ異なるユースケースに適しています。

購入のヒント: 日常的に使用する場合は、純正機器 (OEM) の仕様に一致するソリッドラバーマウントを選択してください。ポリウレタンマウントはシフトフィールを向上させますが、キャビンの振動を増加させます。油圧マウントは最高の乗り心地を提供しますが、構造がより複雑で耐用年数が短くなります。

3. 失敗の一般的な原因

自然な老化 (最も一般的)

ゴムは時間が経つと酸化して劣化してしまいます。ドライブトレインの一定の振動負荷と組み合わせると、ほとんどのマウントは 60,000 ～ 100,000 マイル (約 100,000 ～ 160,000 km) で劣化し始めます。排気システムに近い場所では、熱にさらされ続けるとゴムの劣化が促進されます。

衝突または衝撃

たとえ軽微な前面衝突や、ポットホールや縁石からの繰り返しの衝撃であっても、目に見える外側の亀裂がなくても、マウントの構造的完全性が損傷する可能性があります。金属とゴムの結合が内部で剥離する場合があります。重大な影響がある場合は、マウント検査が必要になります。

不適切な取り付け

トランスミッションの再構築または交換後、不適切にトルクをかけられたり位置がずれたりすると、局所的な応力集中が生じ、耐用年数が大幅に短くなります。これは、整備歴が不明瞭な車両について検証する重要な領域です。

腐食

降雪、塩害、または海岸環境で運転される車両は、金属ブラケットが腐食しやすいです。錆はマウントの構造的完全性を徐々に弱めます。北部または沿岸地域の所有者は、整備間隔ごとにマウントの腐食を検査する必要があります。

注: 1 つのエンジン マウントが故障すると、その負荷がトランスミッション マウントに伝わり、摩耗が加速します。エンジンマウントを交換するときは、必ずトランスミッションマウントを点検してください。

4. 症状の認識

以下の症状が頻度と重症度別にリストされています。より多くの症状が存在するほど、マウントの劣化はより進行します。

交換を遅らせないでください。故障したマウントで運転を続けると、CV アクスル、トランスミッション シール、冷却液ライン、およびワイヤリング ハーネスの摩耗が加速します。これらの二次修理の費用は、タイムリーなマウント交換の費用の数倍になる可能性があります。

5. 検査手順

次の手順は、専門的な診断実践に従っています。これらは最初の自己評価に使用できますが、最終的な診断は資格のある技術者によって確認される必要があります。

ステップ 1 — 目視検査 (リフトは必要ありません)

ボンネットを開けてトランスミッションとエンジンの位置を観察します。目に見える傾き、たるみ、または亀裂、層間剥離、または金属からの剥離のあるゴム製ブッシュを探します。油圧マウントの場合、流体のにじみは故障を示します。

ステップ 2 — 動的視覚テスト (アシスタントが必要)

パーキングブレーキをかけた状態で平地に駐車してください。助手にブレーキをしっかりと握り、トランスミッションを P/N とドライブ、次にリバースの間で数回繰り返してもらいます。エンジンルームからパワートレインの過度の動きに注意してください。多少の曲がりは正常です。大きな揺れや衝撃音が聞こえる場合は、マウントの失敗を示します。

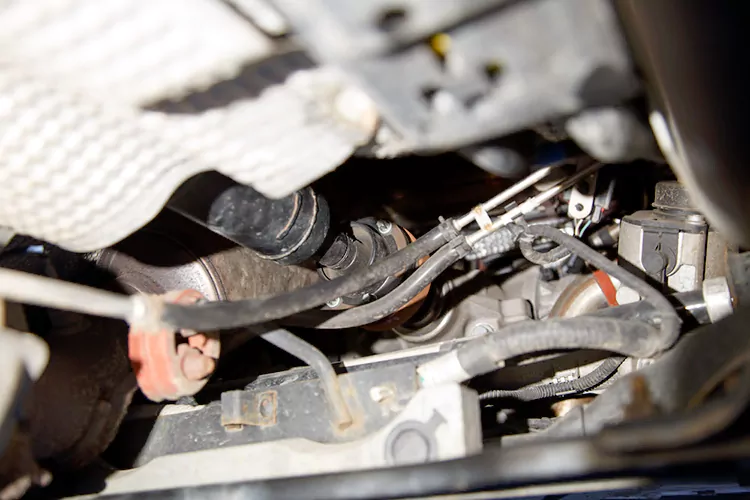

ステップ 3 — 車台検査 (リフトが必要)

車両を安全に持ち上げて固定します。トランスミッションマウントを下から点検します。ゴムに亀裂、裂け、または金属ブラケットから完全に剥がれていないか確認してください。ゴムが完全に剥がれた場合は、直ちにマウントを交換してください。

ステップ 4 — プライバーテスト (専門家推奨)

エンジンを停止し、車両を安全に支えた状態で、てこ棒を使用してトランスミッションをゆっくりとレバーで操作します。健康なマウントは、ほとんど動かずにしっかりとした抵抗を提供します。軽くこじっただけでトランスミッションが簡単にシフトする場合は、マウントが故障しています。この手順を実行する前に、トランスミッション ジャックまたはサポートが所定の位置にあることを確認してください。

6. 交換費用の目安

以下の図は、複数の修理プラットフォームと実際の事例からまとめられたものです。実際の費用は、車両メーカー、地域、部品ブランドによって異なります。

高級ブランド (BMW、メルセデスベンツ、ポルシェなど) では、部品代と人件費が大幅に高くなります。修理総額は 800 ドル (米国) を超える場合があります。 AWD および 4WD 車は構造が複雑なため、通常 50% 多くの労働時間を必要とします。 VDI トランスミッション マウント 191199402A の注文を歓迎します。

DIY の実現可能性

交換は経験豊富な家庭整備士であれば技術的には手の届く範囲ですが、安全に関する重要な考慮事項が含まれます。

古いマウントのボルトを外す前に、油圧ジャッキまたはトランスミッションサポートでトランスミッションを保持する必要があります

一部の車両ではマウントにアクセスするためにサブフレームを取り外す必要があり、範囲が大幅に拡大します

交換用マウントは正確に位置合わせする必要があります。アライメントのずれが新たな振動を引き起こす

すべてのファスナーについて、OEM サービス マニュアルのトルク仕様に従う必要があります。

7. メンテナンスのヒント

ミッションマウントは消耗品です。適切な運転習慣と定期的な点検により、耐用年数を大幅に延ばすことができます。

8.よくある質問

Q: トランスミッションマウントが不良でも運転を続けることはできますか?

店舗までの距離が短い場合は通常許容されますが、長時間の運転はお勧めできません。マウントが故障すると、トランスミッションが過度に動き、CV アクスル、出力シャフト シール、冷却液ラインの摩耗が促進されます。二次修理には適時にマウントを交換するよりも数倍の費用がかかる可能性があります。

Q：エンジンマウントとミッションマウントは同時に交換したほうが良いですか？

必ずしもそうとは限りませんが、年式や走行距離が近い車両は通常、マウントの摩耗状態も同様です。多くの技術者は、2 回目の分解を省き、次回の取り付けが失敗した場合に短期間の再訪問を避けるために、両方を一緒に交換することを推奨しています。

Q: 交換後も振動が改善されませんでしたが、なぜですか?

交換後の振動は通常、他のエンジン マウントも摩耗していることを示します。新しいマウントは取り付け中に正確に位置合わせされていませんでした。または、振動源が無関係です (点火失火、タイヤのバランスが取れていない、サスペンション ブッシュの磨耗)。技術者にパワートレイン マウントの完全な検査を依頼してください。

品質保証：

トランスミッション マウント 191199402A は、お客様の正確な仕様に合わせたカスタム設計のソリューションにより、OEM ODM 自動車部品製造サービスとプライベート ラベルの自動車部品製造をサポートします。包括的なカスタマイズ機能は、寸法仕様、材料オプション、保護コーティング仕上げ、OEM 公差基準、およびカスタム包装ソリューションをカバーします。当社は、卸売調達向けに低MOQオプションを提供し、NDAで保護された機密製品開発を提供して、お客様の知的財産、カスタム設計、および技術仕様が製造プロセス全体を通じて完全に保護されることを保証します。
